福億造粒用科技造福億萬客戶XF系列沸騰干燥機

< >

XF系列沸騰干燥機

產品標簽tags：干燥機,沸騰干燥機,XF系列沸騰干燥機

所屬分類：干燥設備系列

產品概述：沸騰干燥器，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機，旋風分離器、布袋除塵器、高壓離心風機、操作臺組成。

在線訂購

產品詳情圖片集錦

一.產品介紹

沸騰干燥，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機，旋風分離器，布袋除塵器、高壓離心風機、操作臺組成，由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種，一般來說比重較大的如沖劑及顆粒料干燥只需選擇旋風分離器，比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸送機供選擇。
散粒狀固體物料由加料器加入流化床干燥器中，過濾后的潔凈空氣加熱后由鼓風機送入流化床底部經分布板與固體物料接觸，形成流態化達到氣固的熱質交換。物料干燥后由排料口排出，廢氣由沸騰床頂部排出經旋風除塵器組和布袋除塵器回收固體粉料后排空。

二.工作原理

潔凈的熱風經閥板分配進入床體內，從加料器進入的濕物料被熱風形成沸騰狀態。由于熱風與物料廣泛接觸，增強了傳熱傳質的過程，因此在較短時間內就可干燥。如用連續型，物料從床體的一頭進入，經過幾十秒至幾分鐘沸騰干燥，自動從床體另一頭流出。

三．應用領域

醫藥藥品、化工原料、食品、糧食加工、飼料的干燥作業。

如：原料藥、壓片顆粒、中藥沖劑、保健食品、飲料沖劑、玉米胚芽、飼料、塑料樹脂、檸檬酸和其它粉狀物料的干燥除濕。

適用物料粒徑一般為0.1～6mm，^佳粒徑為0.5～3mm。

四．技術規格

規格型號技術參數	XF0.25-1	XF0.25-2	XF0.25-3	XF0.25-6	XF0.3-2	XF0.3-4	XF0.3-6	XF0.3-8	XF0.3-10	XF0.4-4	XF0.4-6
床層面積(m²)	0.25	0.5	1.0	1.5	0.6	1.2	1.8	2.4	3.0	1.6	2.4
干燥能力(kg h₂O/h)	10-15	20-25	30-45	52-75	-30	42-60	63-90	84-120	105-150	56-80	84
風機功率	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
進風溫度(^oC)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料溫度(^oC)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
外形尺寸（主機）長×寬×高	1×0.6 ×3.35	2×0.6 ×3.35	4×0.6 ×3.35	6×0.6 ×3.35	2×0.70 ×3.4	4×0.7 ×3.4	6×0.7 ×3.4	8×0.7 ×3.4	10×0.7 ×3.4	4×1 ×3.58	6×1 ×3.58
占地面積(m²)	18	25	35	40	25	38	45	56	70	18	56

規格型號技術參數	XF0.4-8	XF0.4-10	XF0.4-12	XF0.5-4	XF0.5-6	XF0.5-8	XF0.5-10	XF0.5-12	XF0.5-14	XF0.5-16	XF0.5-18
床層面積(m²)	3.2	4.0	4.8	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
干燥能力(kg h₂O/h)	112-160	140-200	168-240	70-100	140-200	140-200	175-250	210-300	245-350	280-400	315-450
風機功率	44	66	66	30	66	66	90	90	150	150	165
進風溫度(^oC)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料溫度(^oC)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
外形尺寸（主機）長×寬×高	8×1 ×3.58	10×1 ×3.58	12×1 ×4.1	4×1.2 ×4.1	6×1.2 ×4.1	8×1.2 ×4.1	10×1.2 ×4.1	12×1.2 ×4.1	14×1.2 ×4.1	16×1.2 ×4.1	18×1.2 ×4.1
占地面積(m²)	74	82	96	50	70	82	100	140	180	225x	268

注：一.加料方式：1.星形加料；2.星形加料式和氣力輸送并用；3.皮帶輸送；4.用戶自定。
二.可實現自動化生產。三.除以上型號外，可為用戶作特殊設計。四.根據物料不同，風機功率亦不同。

五．加熱方式

蒸汽或電加熱，也可以用燃油（或燃煤）的熱風爐直接得到熱風。

六．安裝說明
1.各設備需擺放平整，用底腳螺絲固定，各部件密封良好。
2.風機可擺放于室外或自建消音室內。平面布置可根據具體情況酌情調整。

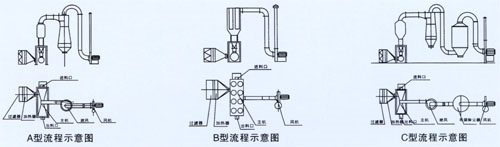

七．流程示意

概述:

沸騰干燥器，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機，旋風分離器、布袋除塵器、高壓離心風機、操作臺組成，由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器，布袋除塵器，也可選擇其中一種，一般來說比重較大的如沖劑及顆粒物料干燥只需選擇旋風分離器，比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸送機供選擇。

散粒狀固體物料由加料器加入流化床干燥中，過濾后的潔凈空氣加熱后由鼓風機送入流化床底部分布板與固體物料接觸，形成流態化達到空氣固熱轉交換。物料干燥后由排料口中排出，廢氣由沸騰床頂部排出經旋風除塵器組和布袋除塵器回收固體粉料后排空。
蒸氣、電、熱風爐均可配用(按用戶要求配套)。
它適用于散粒狀物料的干燥，如：醫藥藥品中的原料藥、壓片顆粒料、中藥沖劑，化工原料中的塑料樹脂、檸檬酸和其它粉狀、顆粒狀物料的干燥除濕，還用于食品飲料沖劑，糧食加工，玉米胚芽、飼料等的干燥。物料的粒徑^大可達6mm，^侍為0.5～3mm。

產品優點:
可實行自動化生產，是連續式干燥設備。干燥速度快，溫度低，能保證產品質量，符合藥品生產GMP要求。

技術參數:

名稱/型號	XF0.25-1	XF0.25-2	XF0.25-3	XF0.25-6	XF0.3-2	XF0.3-4	XF0.3-6	XF0.3-8	XF0.3-10	XF0.4-4	XF0.4-6
床層面積(m2)	0.25	0.5	1.0	1.5	0.6	1.2	1.8	2.4	3.0	1.6	2.4
干燥能力(KgH2O/h)	10～15	20～25	30～45	52～75	-30	42～60	63～90	84～120	105～150	50～80	84～120
風機功率(Kw)	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
進風溫度(℃)	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140
物料溫度(℃)	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60
外形尺寸(主機) 長×寬×高	1×0.6× 2.83	2×0.6× 2.83	4×0.6× 2.83	6×0.6× 2.83	2×0.7× 3.1	4×0.7× 3.1	6×0.7× 3.1	8×0.7× 3.1	10×0.7× 3.1	4×1× 3.58	6×1× 3.58
占地面積(m2)	18	25	35	40	25	38	45	56	70	18	56

名稱/型號	XF0.4-8	XF0.4-10	XF0.4-12	XF0.5-4	XF0.5-6	XF0.5-8	XF0.5-10	XF0.5-12	XF0.5-14	XF0.5-16	XF0.5-18
床層面積(m2)	3.2	4.0	4.8	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
干燥能力(KgH2O/h)	112～160	140～200	168～240	70～100	105～150	140～200	175～250	210～300	245～350	280～400	315～450
風機功率(Kw)	48	70	70	30	48	70	105	140	147	169	197
進風溫度(℃)	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140	120～140
物料溫度(℃)	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60	40～60
外形尺寸(主機) 長×寬×高	8×1 ×3.58	10×1 ×3.58	1.2×1 ×3.58	4×1.2 ×4.1	6×1.2 ×4.1	8×1.2 ×4.1	10×1.2 ×4.1	12×1.2 ×4.1	14×1.2 ×4.1	16×1.2 ×4.1	18×1.2 ×4.1
占地面積(m2)	74	82	96	50	70	82	100	140	180	225	268
